溶劑冷凝回收工序
作者：小型浸出設備
發布時間：2018-05-17
點擊數：
溶劑的冷凝與蒸發系統結合比較緊密，其中有蒸發冷凝器和汽提冷凝器是在負壓下進行的。不凝性氣體由一蒸發器的殼體進入節能器，在節能器中，不凝性氣體與來自蒸發冷凝器凝液進行熱交換，而后排出節能器的冷凝液溫度得到提高，溶劑分水后到溶劑周轉罐，較高的溫度使其循環使用時可不用再加熱，以達到節能的目的。
從節能器出來的不凝性氣體進入蒸脫冷凝器，在這里大量氣體被冷凝，尾氣排入后續的冷凝器。
浸出器中產生的溶劑氣體進入浸出器冷凝器，不凝性尾氣進入后冷凝器。進入后冷凝器的自由氣體還有分水箱、周轉罐、地下溶劑庫，混合油罐的自由氣體，在這里用較低溫度的冷水進行冷卻，回收大部分溶劑氣體。含微量溶劑的尾氣進入石蠟回收工序。
從節能器出來的不凝性氣體進入蒸脫冷凝器，在這里大量氣體被冷凝，尾氣排入后續的冷凝器。
浸出器中產生的溶劑氣體進入浸出器冷凝器，不凝性尾氣進入后冷凝器。進入后冷凝器的自由氣體還有分水箱、周轉罐、地下溶劑庫，混合油罐的自由氣體，在這里用較低溫度的冷水進行冷卻，回收大部分溶劑氣體。含微量溶劑的尾氣進入石蠟回收工序。

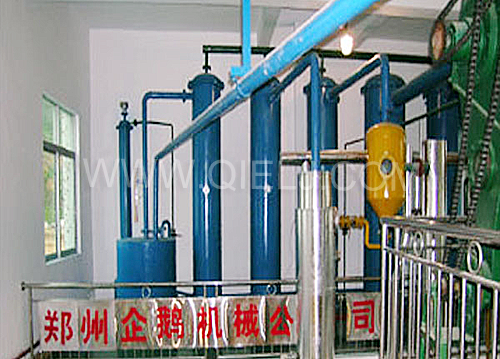

浸出冷凝工段

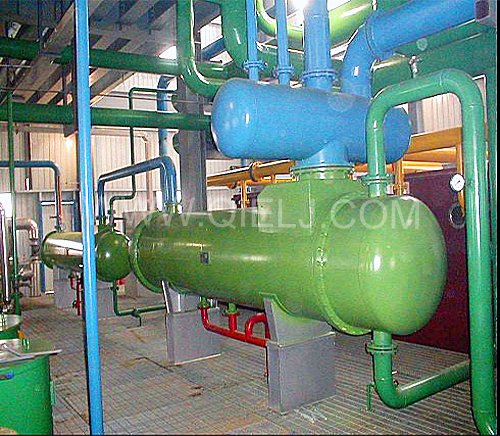

冷凝系統
